Elektronik dünyası dışarıdan bakıldığında karmaşık kablolar, yeşil kartlar, minik renkli parçalar ve yabancı dilde terimlerle dolu bir labirent gibi görünebilir. “Ben bu parçaların ne işe yaradığını asla çözemem” diye düşünüyor olabilirsiniz. Ancak korkmayın! Bu büyüleyici dünyanın kapısını araladığınızda karşınıza çıkacak ilk, en dost canlısı ve en temel yapı taşı dirençtir.
Eğer kendi akıllı ev projenizi yapmak, bir Arduino kodlayıp robot üretmek ya da sadece evde bozulan bir kumandanın içini açtığınızda neyle karşılaştığınızı anlamak istiyorsanız, dirençlerin mantığını kavramak zorundasınız. Bu makalede, elektronikten hiç anlamayan birinin bile kahvesini yudumlarken “Aha, şimdi anladım!” diyeceği bir dille dirençlerin gizemli dünyasını keşfedeceğiz.
Direnç Nedir? (En Basit Tesisat Benzetmesiyle)
Elektronik terimleri bir kenara bırakalım ve hepimizin bildiği bir şeye odaklanalım: Evimizdeki su tesisatı.
Bir su tesisatında borulardan akan su, elektronikteki elektrik akımını (amper) temsil eder. Suyu borulardan ileriye doğru iten su basıncı ise voltajdır. Peki, banyodaki ya da mutfaktaki suyun deli gibi, kontrolsüzce fışkırmasını engellemek için ne kullanırsınız? Tabii ki bir musluk!
İşte elektronik devrelerde direnç (resistor), tam olarak bu musluk görevini görür. Devreden geçen elektrik akımı miktarını sınırlandırmaya, yavaşlatmaya ve kontrol altında tutmaya yarayan elemanlardır.
Elektrik akımı bazen o kadar güçlü ve hırçındır ki, yoluna çıkan hassas parçalara (örneğin minik bir LED lambaya) ulaştığı an onu yakıp küle çevirebilir. İşte bu noktada direnç kahramanca öne atılır ve akımın önüne geçerek “Dur bakalım, buradan sadece benim izin verdiğim kadar elektrik geçebilir!” der.
Enerji Nereye Gidiyor? Direnç Neden Isınmaktadır?
Fizikte harika bir kural vardır: Enerji asla kaybolmaz, sadece şekil değiştirir. Direnç, elektrik akımını yavaşlatırken o fazla gelen vahşi enerjiyi ısı enerjisine çevirir. Yani bir nevi elektriğe sürtünme uyguluyor ve onu yavaşlatıyor. İşte bu sırada da direnç ısınıyor. Çalışan bir elektronik cihaza dokunduğunuzda hissettiğiniz o sıcaklığın arkasındaki gizli aktörlerden biri de üzerindeki yükü ısıya dönüştüren dirençlerimizdir.
Direncin Kimliği: Semboller ve Birimler
Dirençlerin dünyasında bilmeniz gereken en temel terim Ohm (Ω) birimidir. Bunu direncin “gücü” ya da “karşı koyma seviyesi” olarak düşünebilirsiniz.
- Düşük Ohm (Örn: 10 Ω): Geniş bir boru gibidir, elektriği azıcık engeller.

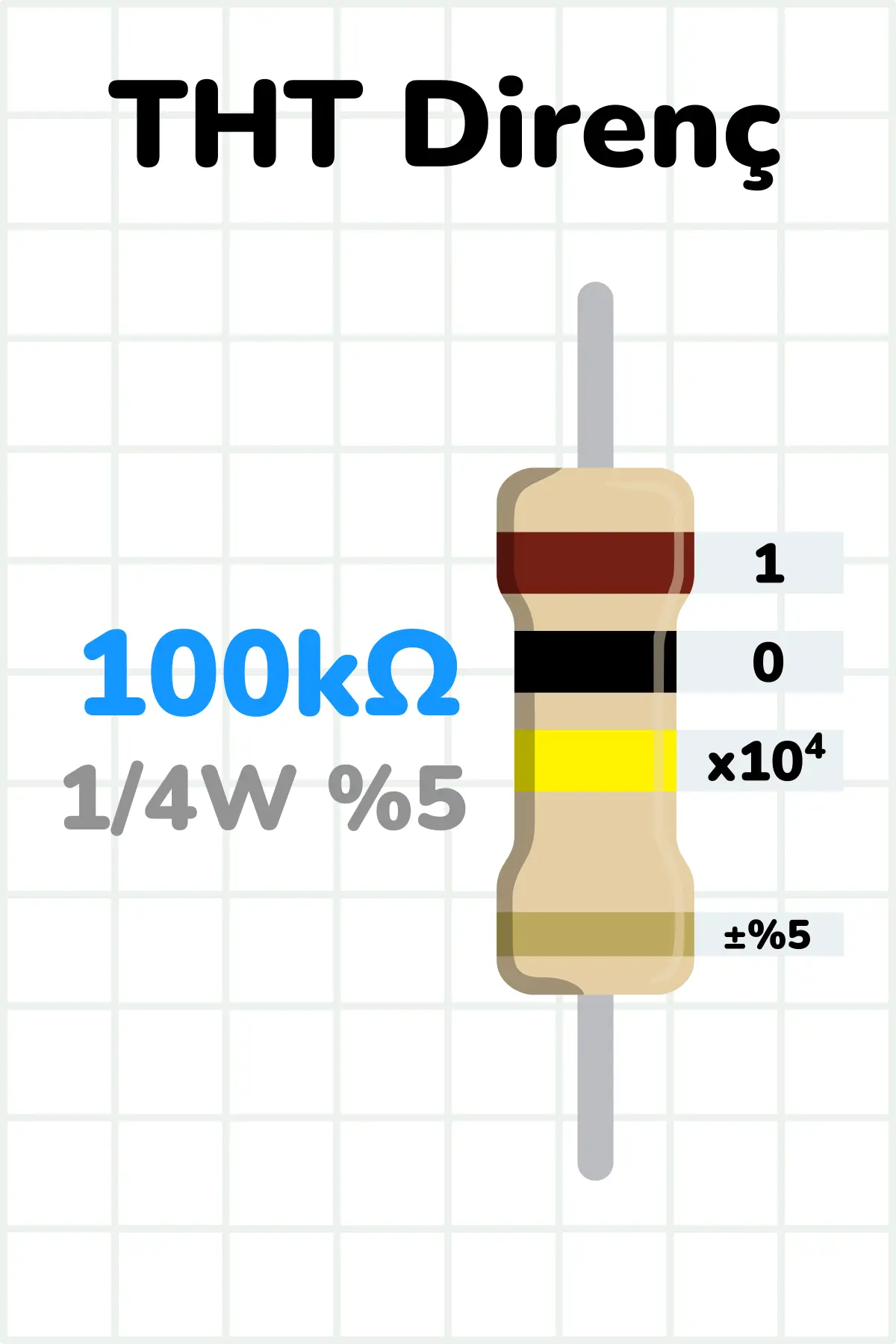

- Yüksek Ohm (Örn: 100.000 Ω veya 100k Ω): İğne deliği kadar dar bir boru gibidir, elektriğin geçmesini neredeyse imkansız hale getirir.

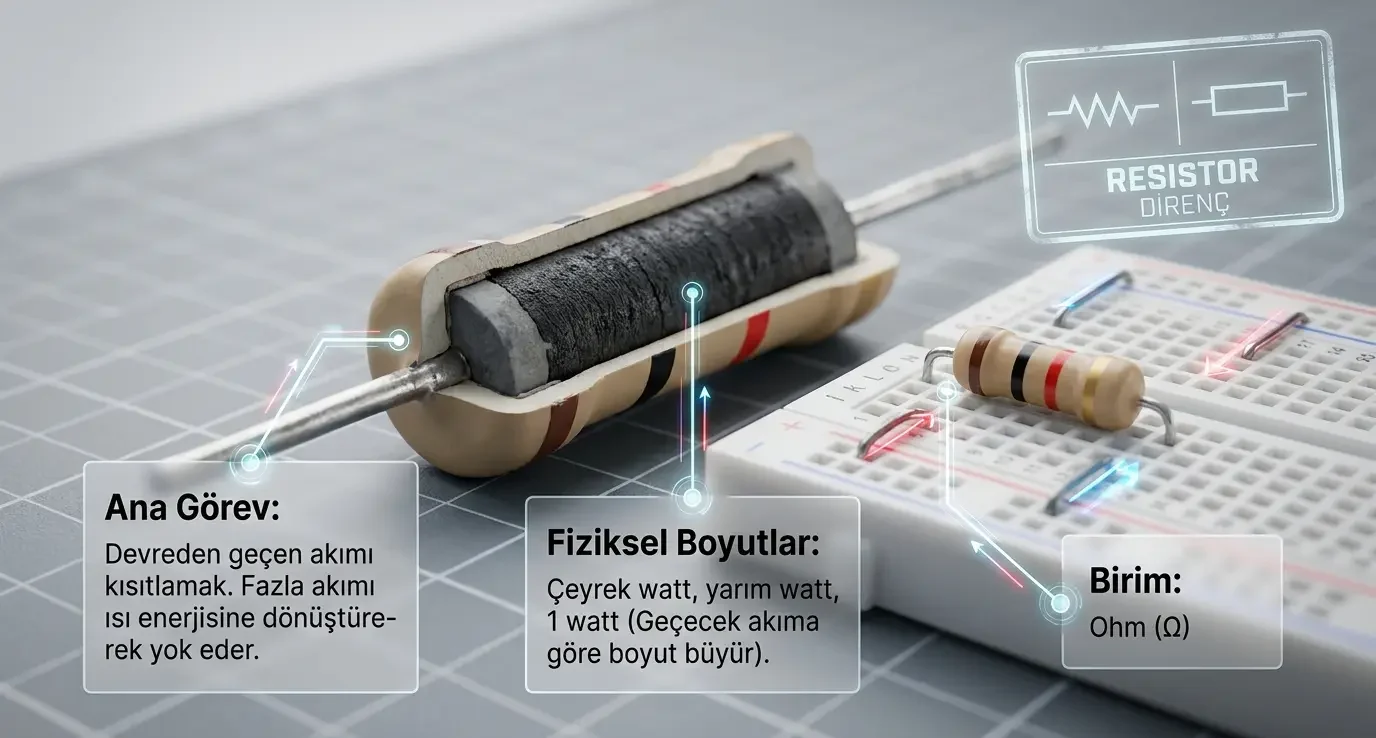

Devre şemalarını incelerken dirençleri tanımak çok kolaydır. Genellikle zikzak çizen testere dişli çizgiler (R) veya küçük içi boş dikdörtgen kutular şeklinde gösterilirler. İç yapılarında ise elektriğin geçişini zorlaştıran özel karbon silindirler veya metal filmler yer alır.
Direnç Seçerken Boyutun Önemi: Watt ve Güç Kavramı
Elektronik malzeme satan bir dükkana girdiğinizde ya da internette gezindiğinizde bir şey dikkatinizi çekti mi? Bazı dirençler toplu iğne başı kadar minikken, bazıları bir kalem kadar kalın, hatta porselen bir kalıp gibi devasa olabiliyor. “Hepsi akımı engelliyorsa neden boyutları farklı?” dediğinizi duyar gibiyim.
Cevap: Watt (Güç Kapasitesi).
Direncin boyutunun, onun kaç Ohm olduğuyla hiçbir ilgisi yoktur. Boyut, direncin ne kadar ısıya dayanabileceğini gösterir. Piyasada çeyrek watt (1/4W), yarım watt (1/2W), 1 watt veya 5 watt gibi dirençler bulunmaktadır.
Bunu bir baraj kapağı gibi düşünün. Muazzam bir su kütlesinin önüne incecik, tahtadan bir set çekerseniz su o seti yıkar geçer. Elektronikte de çok güçlü bir akımın önüne çeyrek watt’lık minicik bir direnç koymuyoruz. Eğer bunu yaparsak direnç saniyeler içinde aşırı ısınır, dumanlar çıkarır ve yanar. Bu yüzden devrenizden geçecek toplam gücü tahmin etmek ve ona uygun “fiziksel boyutta (watt)” bir direnç seçmek donanım güvenliği için hayati önem taşır. Başlangıç seviyesindeki hobi projelerinde ve Arduino devrelerinde genellikle en minik olan çeyrek watt’lık dirençler fazlasıyla yeterli olmaktadır.

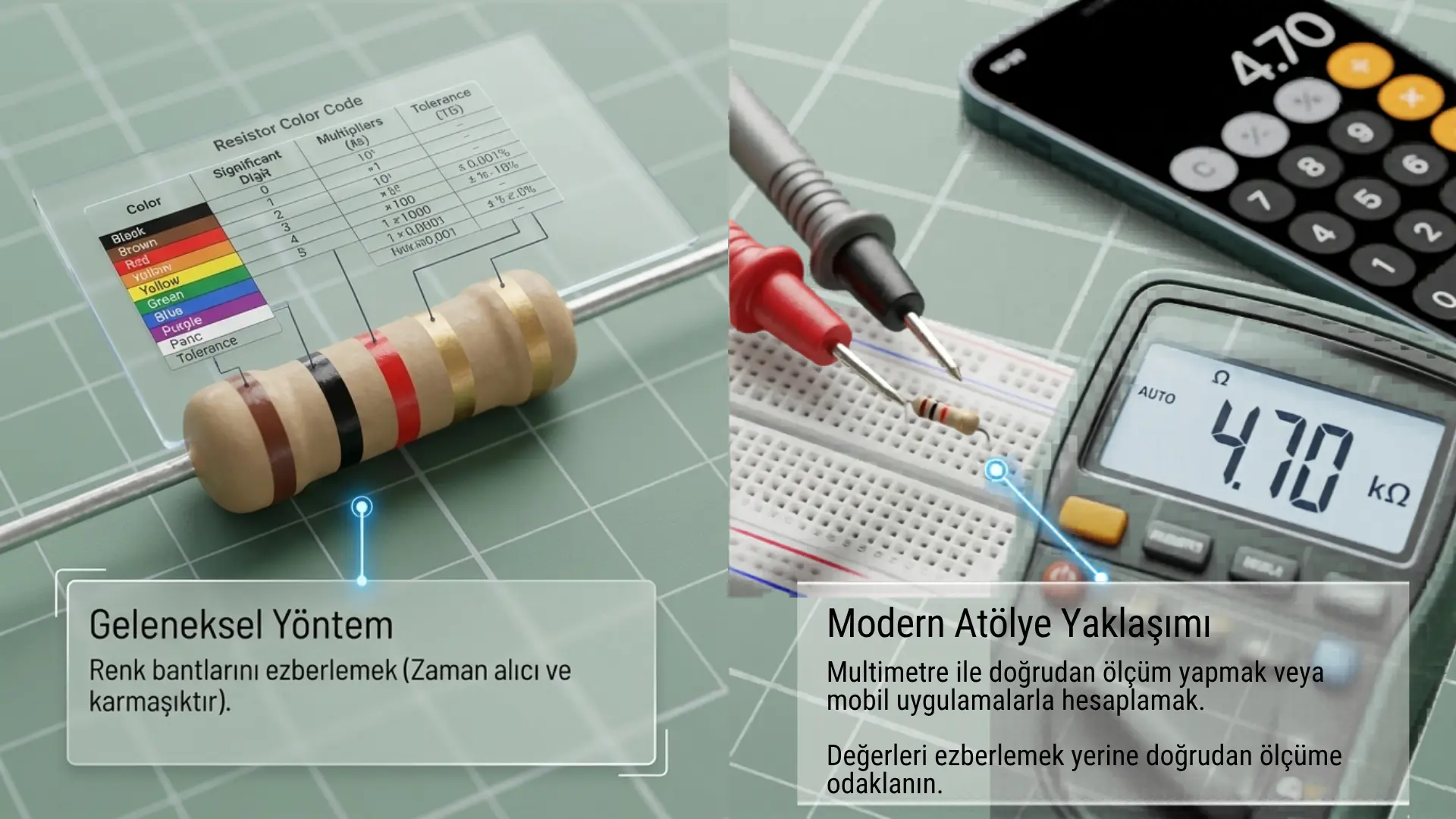

Direnç Değerleri Nasıl Okunmaktadır? (Renk Kodlarının Gizemi)
Dirençlerin üzerine dikkatli bakarsanız, etraflarını saran rengarenk çizgiler görürsünüz. Bu çizgiler aslında nostaljik ve dâhice bir tasarım ürünüdür. Dirençler çok küçük parçalar oldukları için üzerlerine matbaa makinesiyle “100 Ohm” yazmak hem zordu hem de zamanla bu yazılar silinebilmektedir. Mühendisler de bir çözüm buldu: Renk şifreleri!

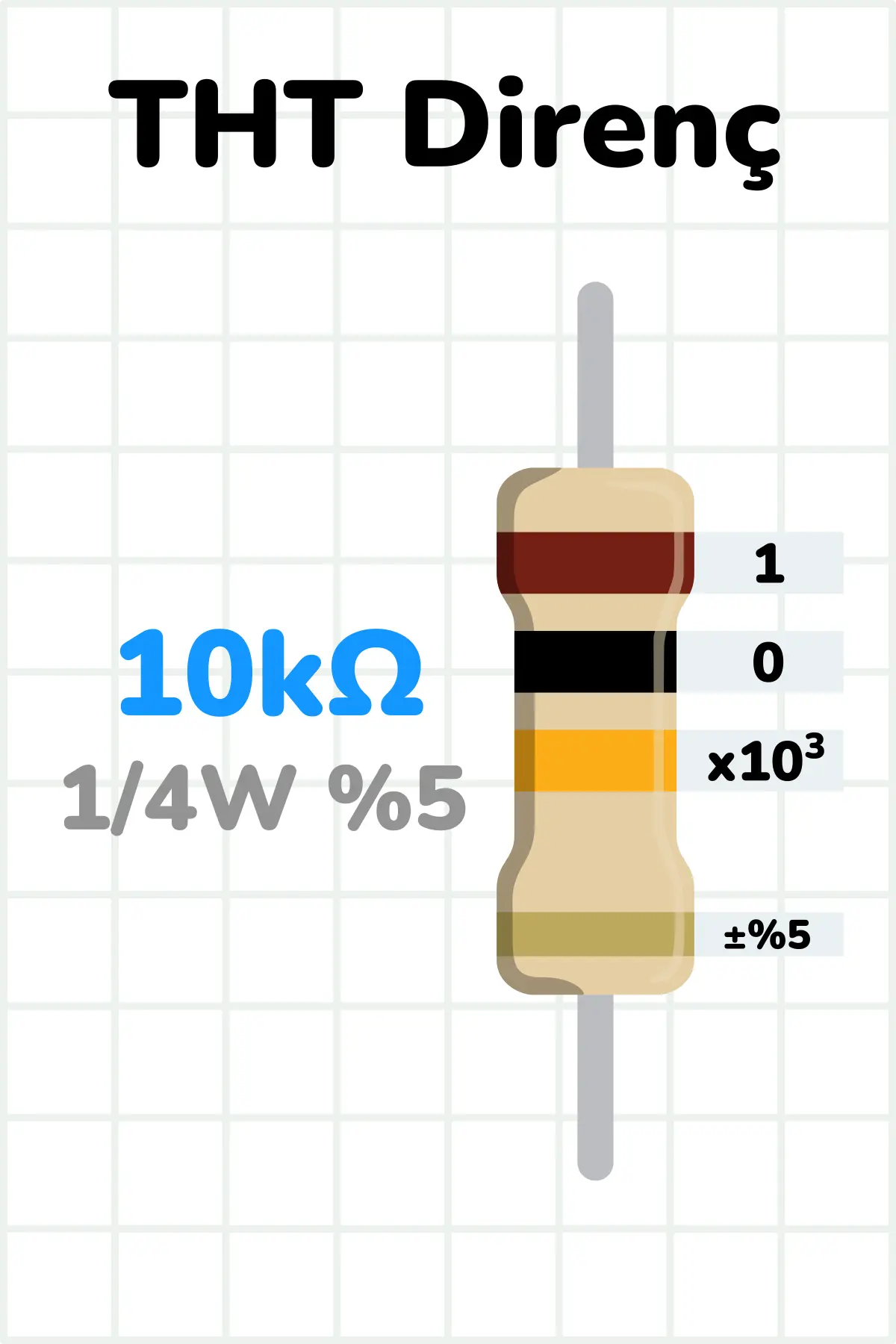

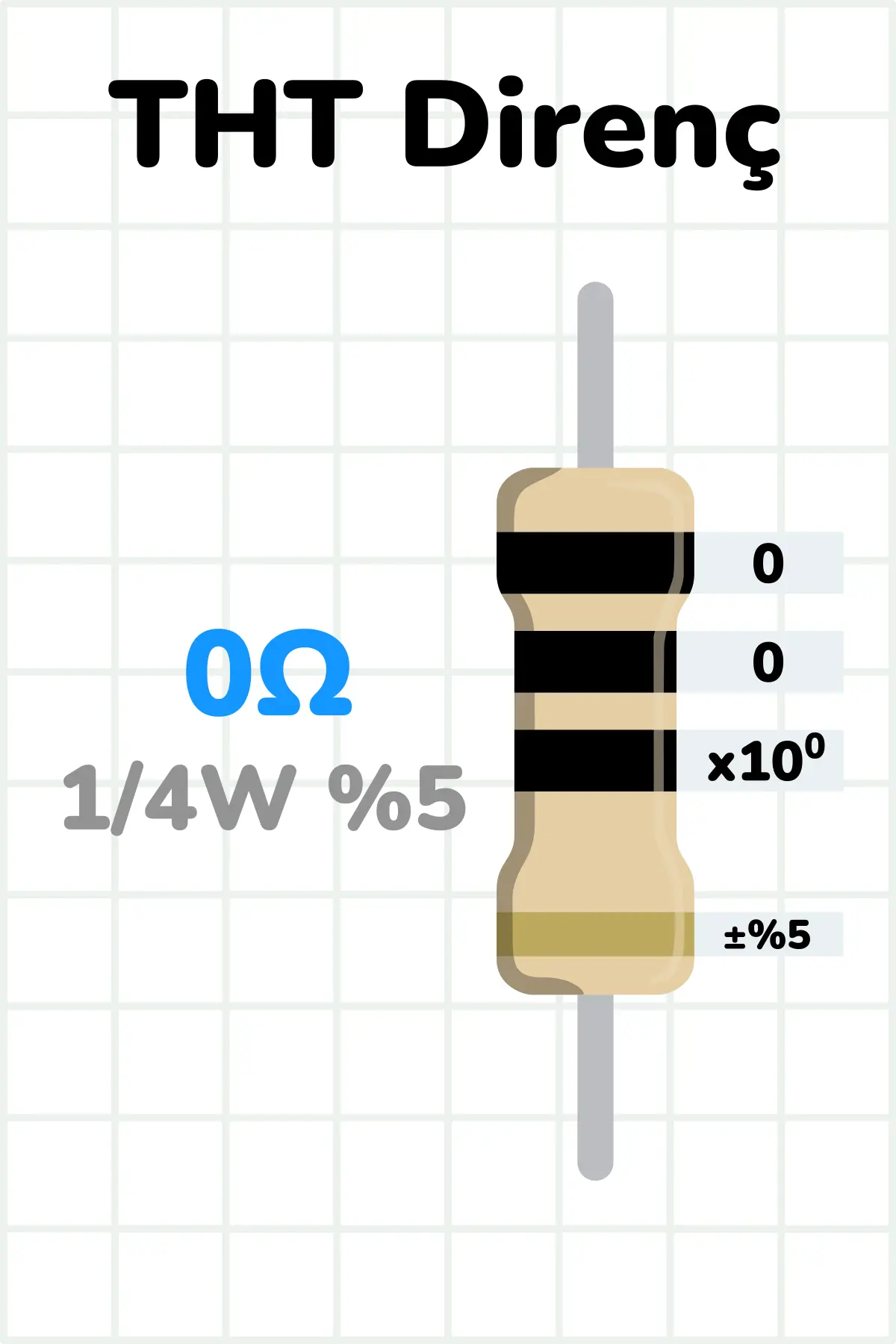

Her rengin bir rakam karşılığı vardır (Siyah=0, Kahverengi=1, Kırmızı=2… diye gider). Eskiden elektronik öğrencileri bu renk tablosunu “Sokakta Sayamam Kanka” gibi eğlenceli tekerlemelerle ezberlerdi. Ancak size harika bir haberimiz var: 2026 yılındayız ve artık hiçbir şeyi ezberlemek zorunda değilsiniz!
Günümüzde bir direncin kaç Ohm olduğunu anlamanın iki aşırı kolay yolu var:
-
- Multimetre (Ölçü Aleti) Kullanmak: Dijital bir multimetreyi “Ohm (Ω)” moduna getirin, iki ucunu direncin bacaklarına dokundurun. Ekranda kaç Ohm olduğunu göreceksiniz. En güvenli ve profesyonel yöntem budur.
- Mobil Uygulamalar: Akıllı telefonunuzun uygulama mağazasına “Resistor Color Code Calculator” yazın. Karşınıza çıkan ücretsiz uygulamalarda direncin üzerindeki renklerini sırasıyla seçin; uygulama size anında “Bu direnç 220 Ohm!” diyecektir.
Ufak Bir Hayat Kurtaran Bilgi: Dirençler fabrikada üretilirken %5 veya %10 gibi küçük sapma paylarıyla (tolerans) üretilirler. Yani 100 Ohm’luk bir direnci multimetre ile ölçtüğünüzde ekranda 96 Ohm veya 103 Ohm görmeniz tamamen normaldir. Direnciniz bozuk değil, sadece küçük bir üretim toleransına sahip!
Dirençlerin Bağlantı Mantığı: Seri mi, Paralel mi?
Bazen projenizde tam olarak 200 Ohm’luk bir dirence ihtiyaç duyarsınız ama elinizdeki kutuda sadece 100 Ohm’luk dirençler kalmıştır. İşte bu durumlarda dirençleri birbirine akıllıca bağlayarak kendi değerlerinizi yaratabilirsiniz. Dirençleri bağlamanın iki temel yolu vardır:

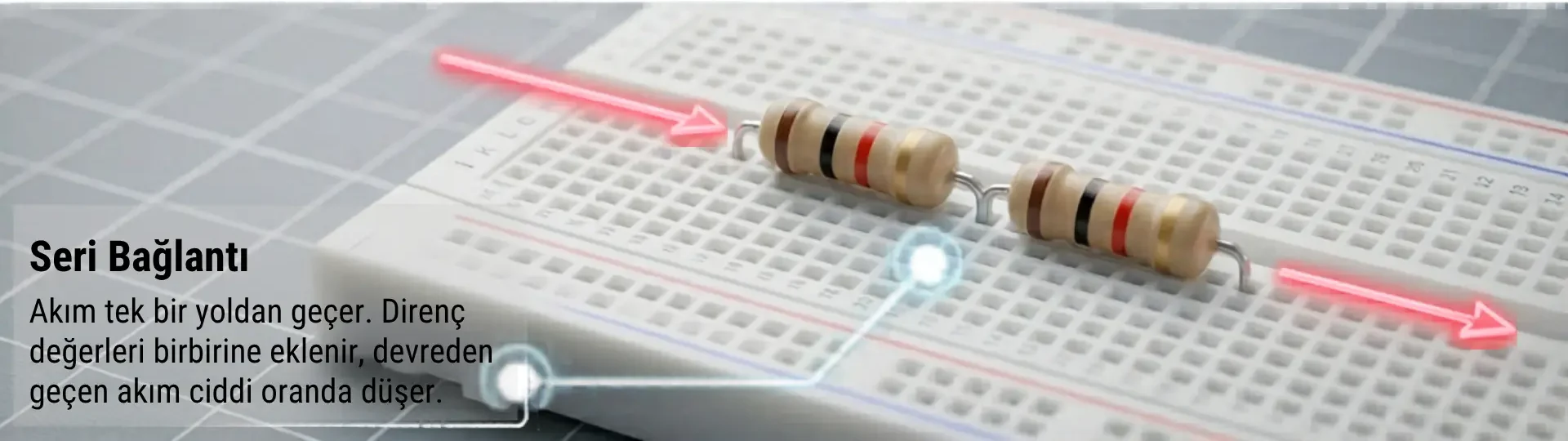

A) Seri Bağlantı (Uç Uca Ekleme)
Dirençleri bir trenin vagonları gibi arka arkaya, uç uca bağlarsanız buna seri bağlantı denir. Bu bağlantıda elektrik akımı tek bir şeritten gitmek zorundadır ve karşısına çıkan tüm engeller üst üste birikir.
Örnek: Elinizde iki adet 100 Ohm’luk direnç var. Bunları uç uca bağladınız. Devreniz artık 200 Ohm’luk tek bir büyük direnç varmış gibi davranır. Haliyle engeli büyüttüğünüz için devreden geçen akım miktarı azalır.

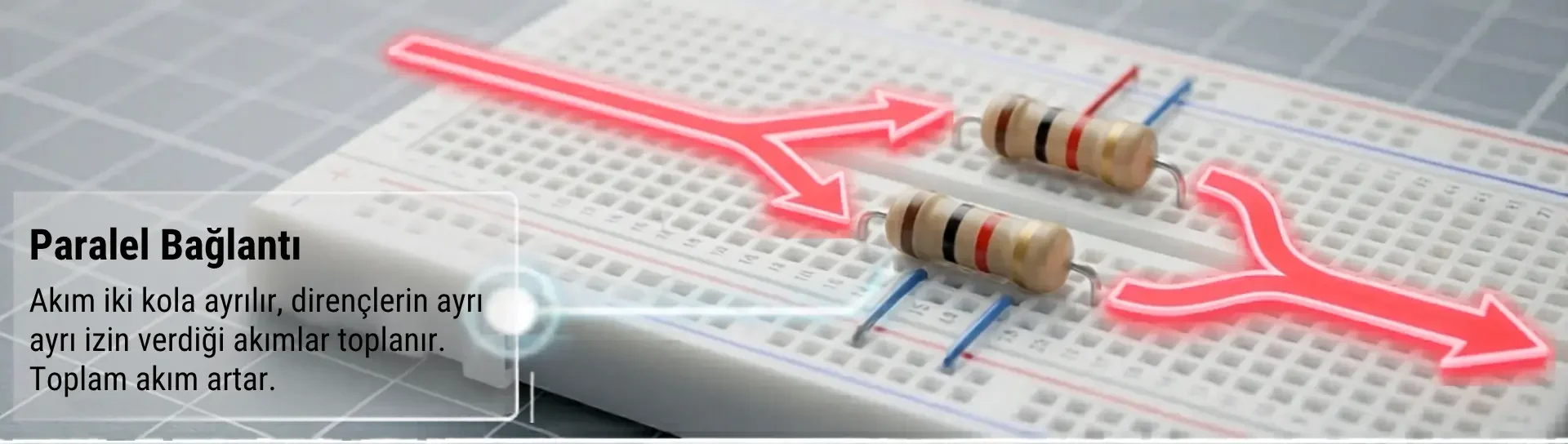

B) Paralel Bağlantı (Yan Yana Dizme)
Dirençlerin birer uçlarını bir yerde, diğer uçlarını başka bir yerde birleştirip yan yana dizdiğinizde buna paralel bağlantı denir. İşte burada elektronikte ilk başta kafa karıştıran ama mantığı çok basit olan bir durum yaşanır: Toplam direnç düşer!
Neden mi? Bir otobanda tek şeritli bir gişeden geçmeye çalışan arabaları düşünün. Yan tarafa iki gişe daha açarsanız trafik rahatlar değil mi? Paralel bağlantı da tam olarak budur. Akım, geçebileceği birden fazla alternatif yol bulduğu için rahatlar, zorluk azalır. Yan yana ne kadar çok direnç eklerseniz, toplam direnç o kadar küçülür ve devreden geçen akım artar.
Pratik Bir Senaryo: LED Yakma Sanatı ve Isı Dengesi
Gelin şimdiye kadar öğrendiklerimizi gerçek bir örnek üzerinde birleştirelim. Diyelim ki elinizde şık bir kırmızı LED lamba var. Bu LED’in sağlıklı çalışabilmesi için sadece 2.1 Volt enerjiye ihtiyacı var. Ancak sizin elinizdeki güç kaynağı (örneğin bilgisayarın USB portu veya bir powerbank) 5 Volt elektrik veriyor.
Eğer bu LED’i doğrudan 5 Volta bağlarsanız ne olur? LED, üzerine gelen bu aşırı voltaj ve akım dalgasına dayanamaz, “çıt” diye bir ses çıkarır, içindeki minik tel kopar ve bir daha asla yanmaz.
İşte tam burada araya bir kurtarıcı, yani direnç ekliyoruz. Direnç ne yapar?
-
5 Voltluk kaynağın 2.1 Voltunu nazikçe LED’e gönderir.
-
Geriye kalan 2.9 Voltluk fazlalığı kendi üzerine alır.
-
O 2.9 Voltu ısıya dönüştürerek havaya salar.
-
Sonuç? LED’iniz saatlerce güvenle ve pırıl pırıl yanmaya devam eder!
Profesyonel Bir Verimlilik İpucu
Eğer elinizde 12 Voltluk bir akü varsa ve siz yine tek bir 2.1 Voltluk LED yakmak istiyorsanız, aradaki neredeyse 10 Voltluk devasa farkı tek bir direnç üzerine yıkmak çok verimsizdir. Direnç adeta bir soba gibi ısınmaya başlar ve enerjiyi ısı olarak çöpe atmış olursunuz.
Bunun yerine daha akıllıca bir yöntem vardır: 4 veya 5 adet LED’i birbirine seri (uç uca) bağlarsınız. Böylece 12 Voltluk gerilim bu LED’ler arasında adeta kardeş payı gibi bölünür. Geriye kalan çok ufak bir fazlalığı da minik bir dirençle törpülersiniz. Hem enerjiniz ısıya dönüşüp ziyan olmaz hem de tek bir direnç fiyatına 5 kat daha fazla ışık elde edersiniz!
Dijital Dünyanın Muhafızları: İleri Seviye Kullanım Alanları
Dirençler sadece elektrik akımını kısıp lambaları korumakla kalmaz. Onlar aynı zamanda bilgisayarların, telefonların ve Arduino gibi mikro denetleyicilerin pürüzsüz çalışmasını sağlayan birer “sinyal düzenleyicidir”.
Voltaj Bölücüler (Gerilim Bölme)
Bazen elinizde bir sensör olur ve bu sensör dışarıya 12 Volt sinyal üretir. Ancak bu sinyali bağlamak istediğiniz akıllı kontrol kartı (örneğin Arduino) en fazla 5 Volt kabul ediyordur. Eğer 12 Voltu doğrudan karta takarsanız kartı yakarsınız.
Çözüm? İki adet direnci belirli bir matematiksel oranla ardı ardına bağlarsınız. Bu yapıya voltaj bölücü (voltage divider) denir. Büyük voltaj bu iki direnç arasında paylaşılır ve tam ortalarından kartınıza giden güvenli, düşürülmüş bir 5 Voltluk hat çekersiniz. Harika, değil mi?
Pull-up ve Pull-down Dirençleri (Hayalet Sinyal Avcıları)
Dijital elektronikte (0 ve 1 dünyasında) bir bilgisayar pini için iki kesin durum vardır: Ya elektrik vardır (1 – High) ya da elektrik yoktur (0 – Low).
Ancak bir butonu mikrokontrolcüye bağladığınızda garip bir şey olur. Butona basılmadığı anlarda, o butonun bağlı olduğu kablo adeta bir anten gibi davranır. Havadaki statik elektrikten, yanındaki floresan lambanın yaydığı dalgalardan etkilenir. Pin bir an 0 volt, bir an 5 volt olur. Elektronikte biz buna boşta kalma (floating) durumu deriz. Cihaz kendi kendine butona basılıp basılmadığını şaşırır, sapıtır.
İşte bu belirsizliği, bu hayalet sinyalleri yok etmek için Pull-up ve Pull-down dirençleri kullanılır:
-
Pull-down Direnci: Giriş pinini kararlı bir şekilde sürekli eksiye (GND / 0 Volt) çeker. Butona basılmadığı sürece sistem “Kesinlikle 0 konumundayım” der.
-
Pull-up Direnci: Giriş pinini sürekli artıya (+5V) bağlar. Sistem buton boşta iken “Kesinlikle 1 konumundayım” diye bilir.
Bu iki yöntem sayesinde dijital projeleriniz dış parazitlerden tamamen arınır. Böylece devreniz kararlı bir saat gibi tıkır tıkır çalışır.
Son Söz: Geleceğin Projelerine Doğru
Tebrikler! Artık elektronikten hiç anlamayan biri değilsiniz. Elektronik dünyasının en temel, en kritik ve en fedakar elemanı olan dirençlerin tüm mantığını kavradınız. Özetlemek gerekirse dirençler:
-
Akımı sınırlandırarak parçalarınızı yanmaktan kurtarır,
-
Voltajı bölerek farklı cihazların birbiriyle konuşmasını sağlar,
-
Havadaki parazitleri engelleyerek sistemlerin kararlı çalışmasını garanti eder.
Bir sonraki Arduino projenizde veya evdeki bir tamirat işinde elinize o küçük, renkli çizgili elemanı aldığınızda; onun sadece basit bir engel değil, devrenizin canını koruyan sessiz bir muhafız olduğunu artık çok iyi biliyorsunuz. Elektronik dünyasına attığınız bu ilk adım, yapacağınız harika projelerin sadece başlangıcı olsun!
