Elektronik dünyasına yeni adım atanların ya da kullandığı cihazların arka planındaki mantığı merak edenlerin karşısına çıkan ilk ve en kritik sorulardan biri de “Diyot nedir? ” sorusu olmuştur. Teknolojinin hızla gelişiyor. Dijitalleşme artık hayatımızın her alanına girdi. Her gün hepimiz farkında olmadan minik ama devasa görevler üstlenen bir elektronik bileşenle etkileşime giriyoruz. Akıllı telefonumuzdan, bilgisayarımızın işlemcisine hatta otomobilimizin gösterge paneline kadar her yerde diyot var. Bu rehberde, elektroniğin adeta “tek yönlü güvenlik kapısı” olarak nitelendirilen bu benzersiz bileşeni ele alacağız.
Diyot Nedir? En Temel Tanımı ve Keşfi
Teknik bir ifadeyle diyot; elektrik akımının yalnızca tek bir yönde geçmesine izin veren, ters yöndeki akışı ise neredeyse tamamen engelleyen, iki uçlu (bacaklı) yarı iletken bir elektronik devre elemanıdır.
Diyotların tarihi, elektroniğin ilk dönemlerine, yani vakum tüplerinin (lamba) kullanıldığı zamanlara kadar uzanır. İlk olarak 20. yüzyılın başlarında John Ambrose Fleming tarafından “Fleming valfi” olarak icat edilmiştir. Fleming valfi, elektronların sıcak bir filamentten soğuk bir plakaya doğru sadece tek yönde hareket edebilmesi prensibine dayanıyordu. Ancak günümüzde bu hantal vakum tüpleri artık kullanılmıyor. Bu tüplerin yerini silisyum ve germanyum gibi elementlerden üretilen, milimetrik boyutlardaki yarı iletken katı hal diyotları almıştır.
Diyotun Çalışma Mantığı: Sokağın Tek Yönlü Trafiği

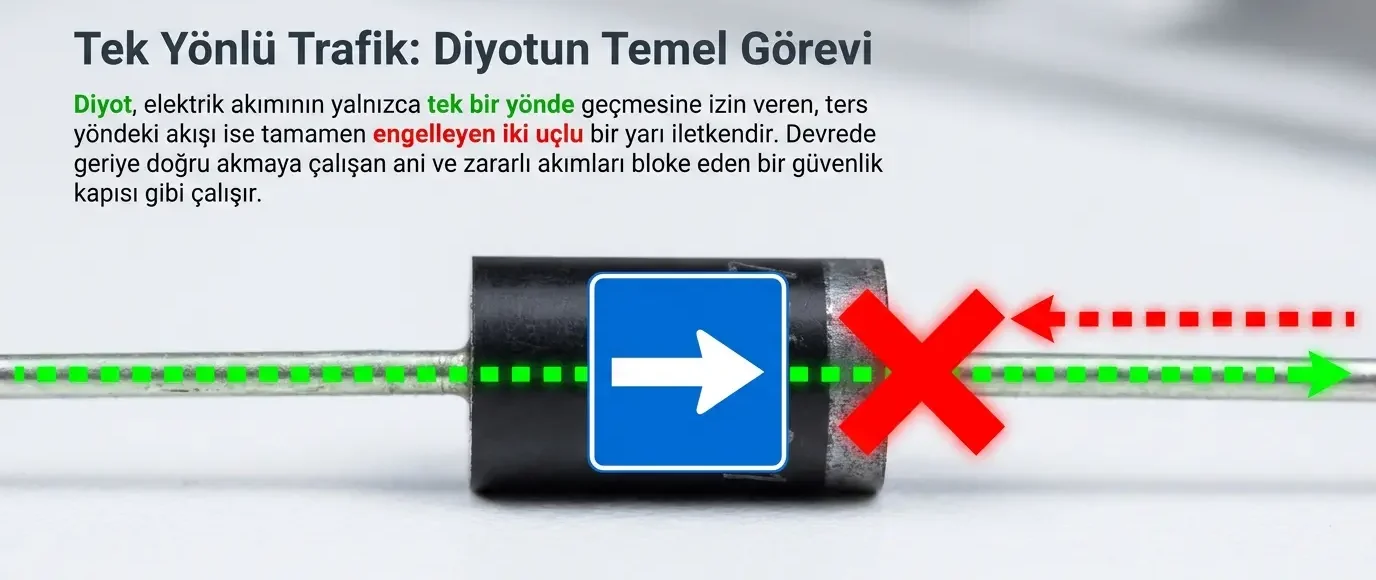

Diyotun devredeki davranışını gözünüzde tek yönlü bir sokağa benzetebiliriz. Biliyoruz ki tek yön levhası olan bir sokağa giren araçlar sadece belirlenen yönde hareket edebiliyor. İşte diyot da elektrik akımına tam olarak bunu yapıyor. Yani elektrik akımının artı kutuptan eksi kutba doğru akmasına izin verir. Böylece devrede oluşabilecek geriye doğru akmaya çalışan ani bir ters akımı bloke eder.
Anot ve Katot: Güvenlik Kapısının İki Ucu
Bir diyotun devrede doğru şekilde çalışabilmesi için yönünün doğru belirlenmesi hayati önem taşır. Diyotların yapısal olarak kutuplu (polarize) iki ana ucu bulunur:
-
Anot (Positive / +): Diyotun pozitif ucudur. Elektrik akımının diyota giriş yaptığı bacak burasıdır.
-
Katot (Negative / -): Diyotun negatif ucudur. Elektrik akımının diyottan çıkış yaptığı, yani yoluna devam ettiği bacak burasıdır.
Akım her zaman Anot’tan Katot’a doğru akar. Devre şemalarında diyot, ucu bir çizgiye dayanan bir ok işaretiyle gösterilir. Buradaki ok yönü akımın geçebileceği yönü gösterir. Önündeki düz çizgi ise ters akıma karşı kurulan “duvarı” sembolize eder.

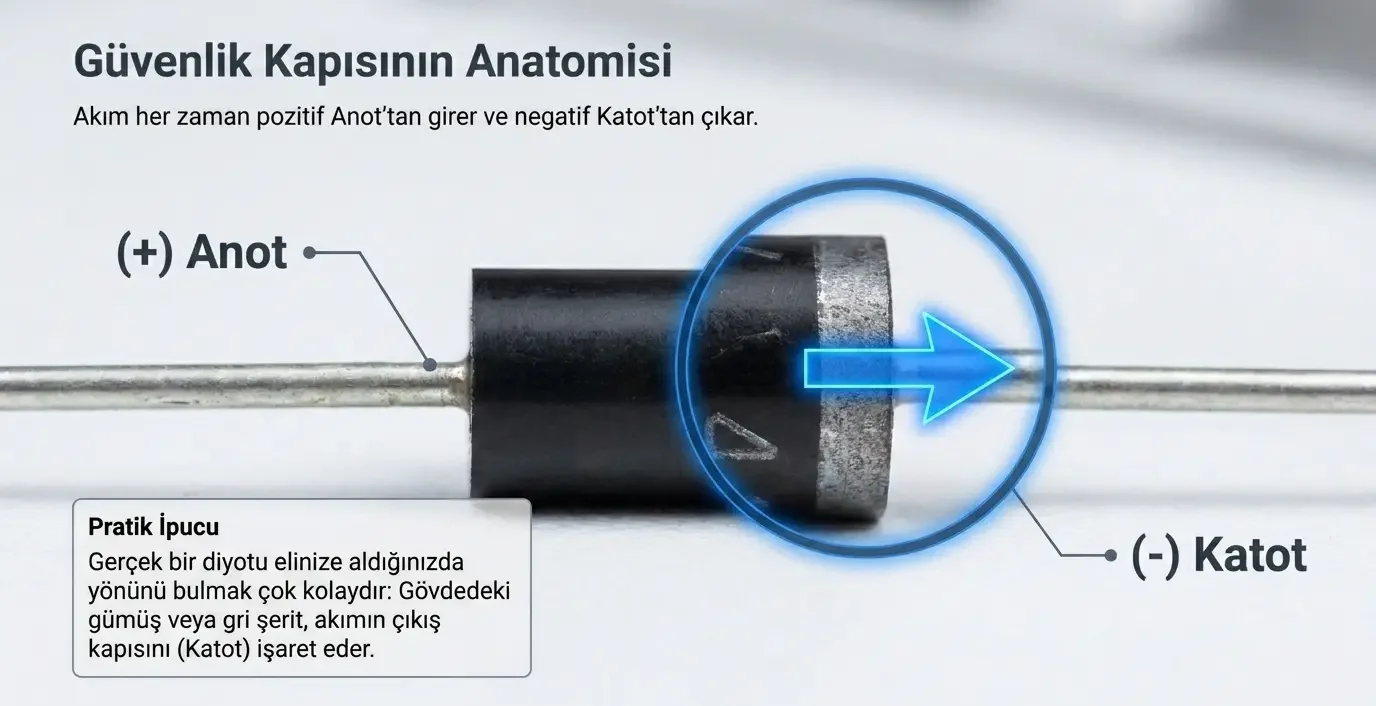

Pratik İpucu: Fiziksel olarak bir diyotu elinize aldığınızda, hangi ucun katot olduğunu anlamak oldukça kolaydır. Üreticiler, diyot gövdesinin üzerinde genellikle katot (negatif) ucuna yakın tarafa gri, gümüş veya siyah bir şerit çizgi koyarlar. Bu şerit, akımın çıkış kapısını işaret eder.
Diyotlar Nasıl Çalışır? P-N Eklemi ve Kutuplanma Teknolojisi
Diyotların akımı tek yönde iletip ters yönde engellemesinin arkasında kuantum fiziği ve malzeme bilimi yatar. Modern diyotlar, saf silisyum veya germanyum malzemelerinin laboratuvar ortamında “katkılanması” (doping) ile üretilir.

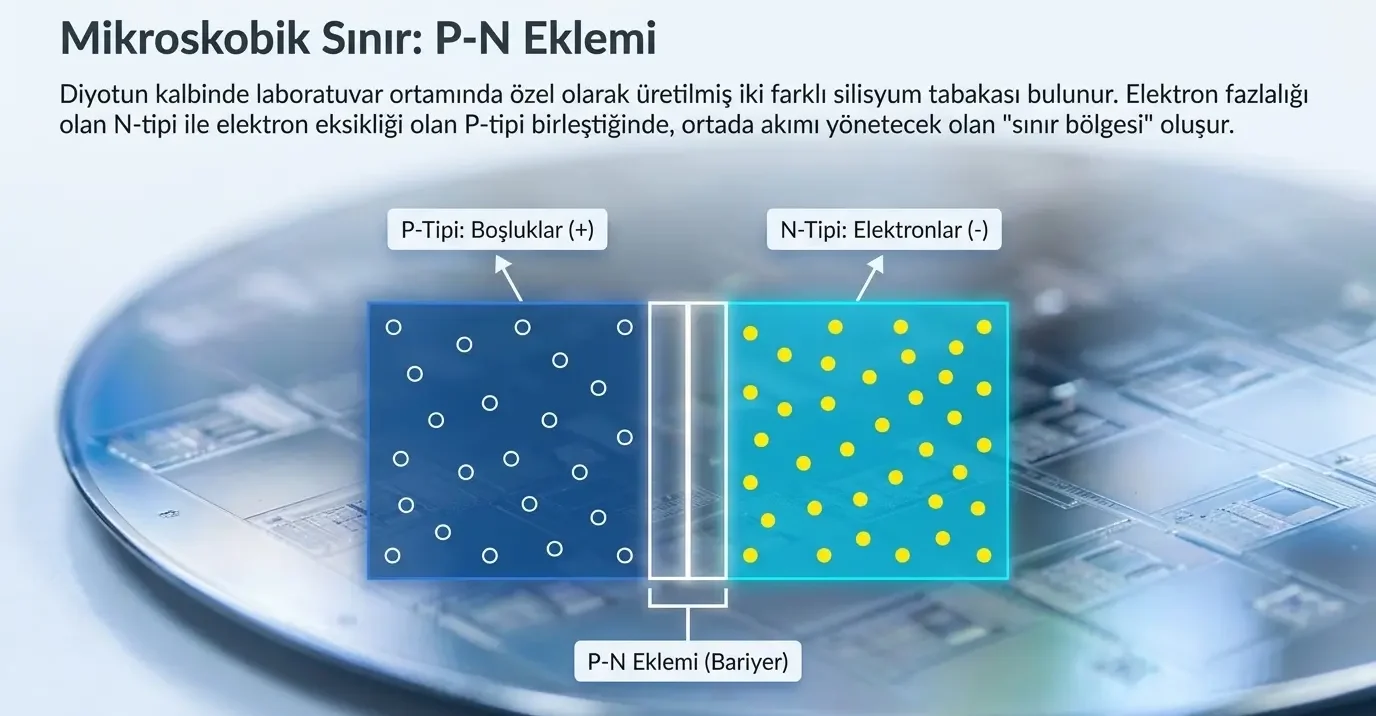

Silisyum elementine belirli kimyasal maddeler eklenerek elektron fazlalığı olan N-tipi (Negatif) bir tabaka ve elektron eksikliği (yani “delik” veya “boşluk” fazlalığı) olan P-tipi (Pozitif) bir tabaka oluşturulur. Bu iki tabaka bir araya getirildiğinde ortada P-N Eklemi (P-N Junction) adı verilen mikroskobik bir sınır bölgesi oluşur. Diyotun çalışması, bu sınır bölgesinin dışarıdan uygulanan gerilime (voltaja) verdiği tepkiye dayanır. Bu tepki iki farklı şekilde gerçekleşir:

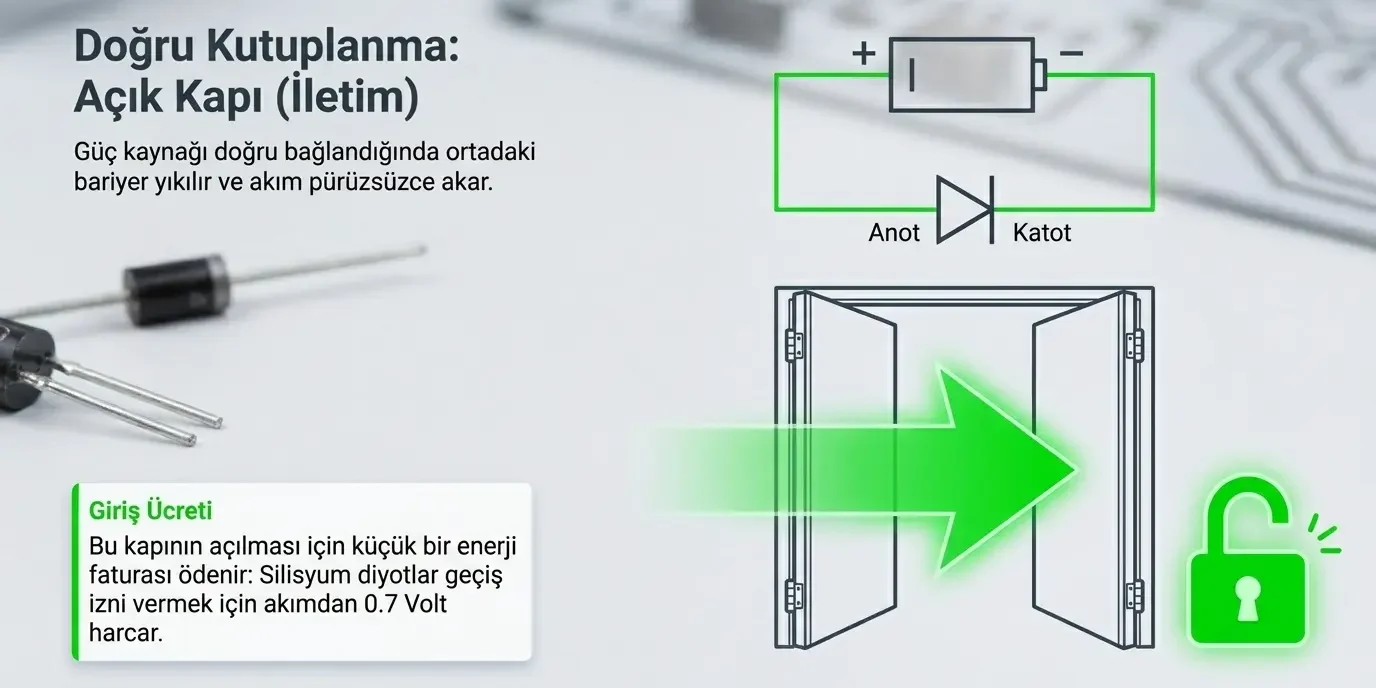

1. Doğru Kutuplanma (Forward Bias)
Güç kaynağının pozitif (+) ucu diyotun Anot (P) kısmına, negatif (-) ucu ise Katot (N) kısmına bağlanırsa doğru kutuplanma gerçekleşir.
Bu durumda, dışarıdan uygulanan voltaj, ortadaki sınır bölgesinin (bariyerin) direncini kırar. Elektronlar ve boşluklar sınırın ötesine geçerek bir akım dalgası oluşturur. Diyot artık “iletim” modundadır ve elektrik akımı pürüzsüzce akar. Ancak diyotun bu kapıyı açması için küçük bir “giriş ücreti” ödenmesi gerekir. Silisyum diyotlar bu kapıyı açmak için yaklaşık 0.7 Volt, germanyum diyotlar ise 0.3 Volt civarında bir gerilim düşümüne ihtiyaç duyar.

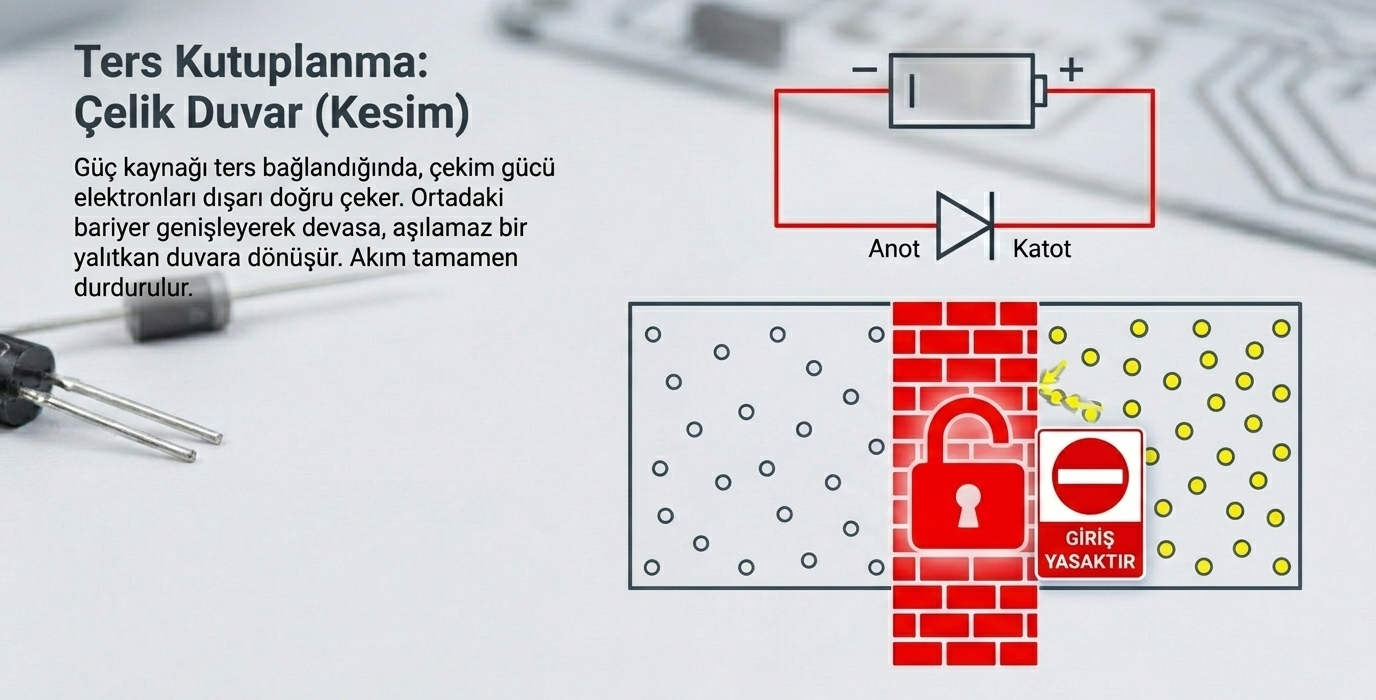

2. Ters Kutuplanma (Reverse Bias)
Güç kaynağının pozitif (+) ucu diyotun Katot (N) kısmına, negatif (-) ucu ise Anot (P) kısmına bağlanırsa ters kutuplanma meydana gelir.
Bu senaryoda, dışarıdaki çekim gücü elektronları ve boşlukları orta sınırdan daha da uzağa, yani dış uçlara doğru çeker. Sonuç olarak ortadaki bariyer bölgesi iyice genişler ve devasa bir yalıtkan duvara dönüşür. Akım Anot’tan Katot’a geçemez. Diyot “kesim” modundadır ve devreyi açık devre (kesik kablo) haline getirir.
Diyotların Elektronik Devrelerdeki Temel Görevleri
Diyotların sadece tek yönlü akım geçirme yeteneği bulunmaktadır. Bu da onlara mühendislerin ve tasarımcıların vazgeçemediği kritik görevler yüklemesine olanak sağlıyor. Bir diyot devrede şu üç temel misyonu üstlenmektedir.

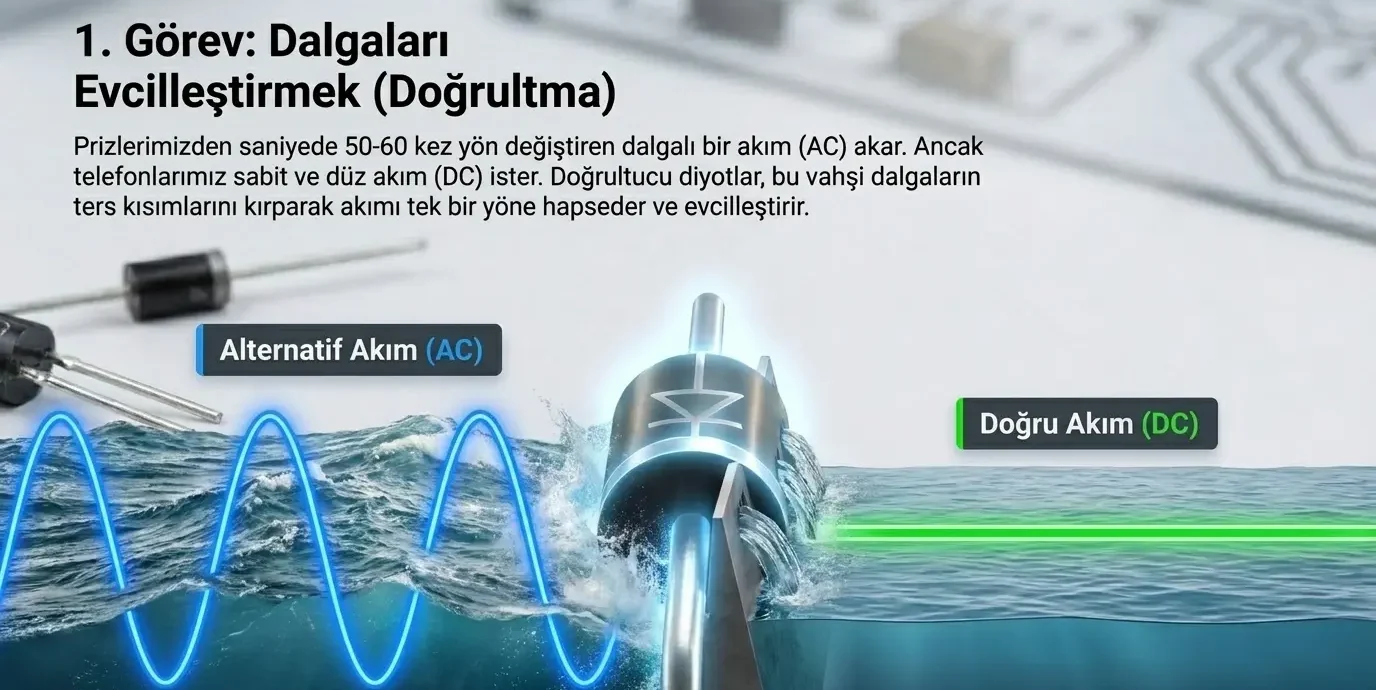

Doğrultma (AC – DC Dönüşümü)
Günümüzde evlerimizdeki prizlerden akan elektrik, yönü ve şiddeti saniyede 50-60 kez değişen Alternatif Akımdır (AC). Ancak telefonlarımızdan bilgisayarlarımıza kadar tüm hassas cihazlar sabit yönlü Doğru Akımla (DC) çalışır.

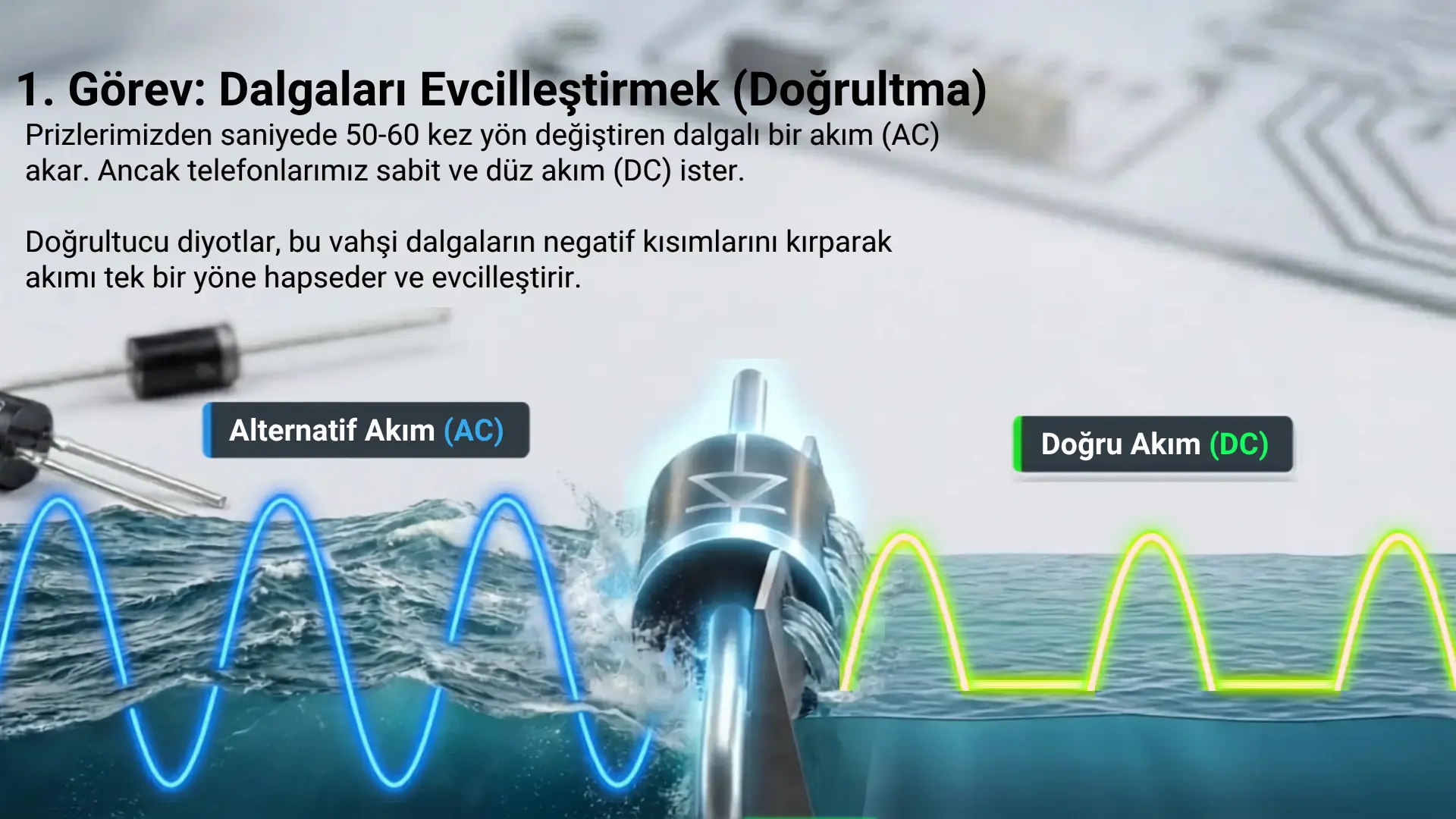

Diyotlar, AC akımın sürekli yön değiştiren dalgalarının ters yöne giden kısımlarını kırparlar. Hatta yönünü çevirerek akımı tek bir yöne hapsedebilirler. Bu işleme doğrultma (rectification) deniyor. Bu görevi gören devrelere ise doğrultucu deniyor. Telefon şarj adaptörünüzün içinde prizden gelen elektriği evcilleştiren şey tam olarak bu doğrultucu diyotlardır.

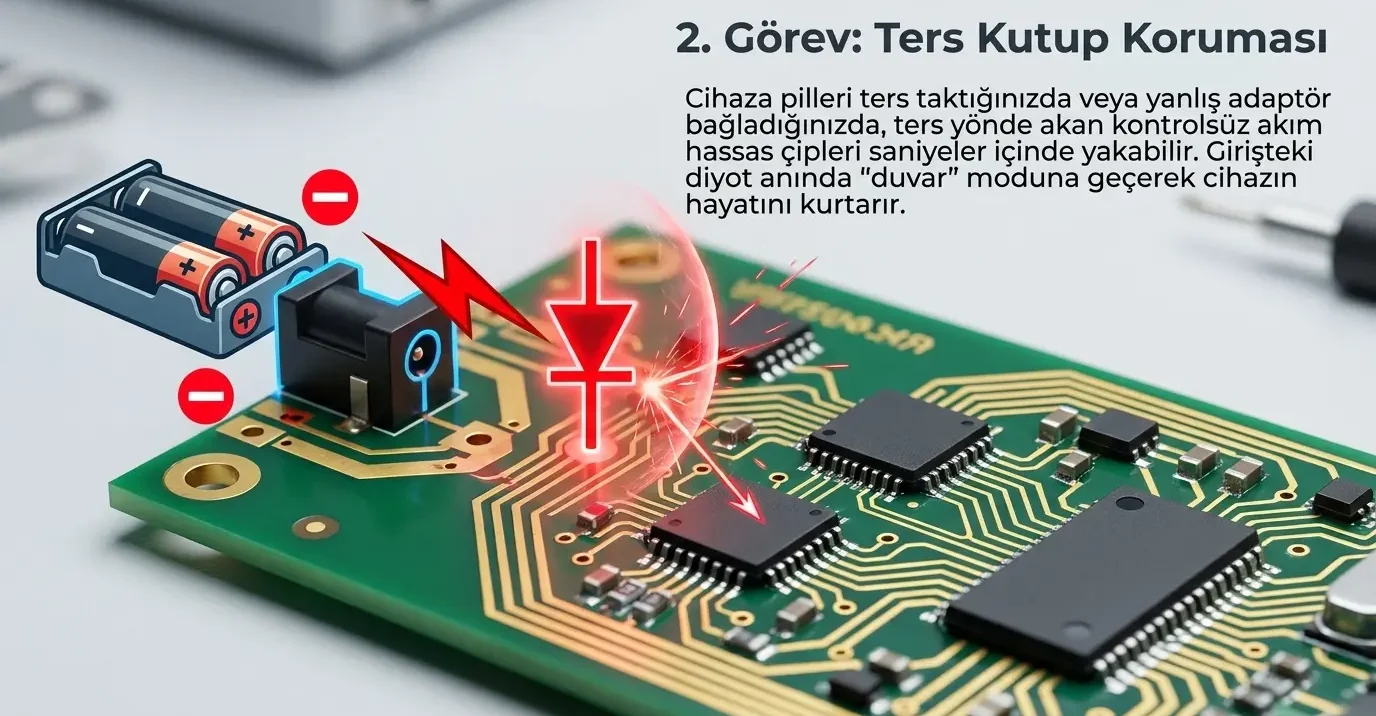

Ters Akım ve Kutup Koruması
Bir cihaza pilleri ters taktığınızı veya bir adaptörü yanlış voltaj kutuplarıyla bağladığınızı hayal edin. Eğer devrede bir koruma yoksa, ters yönde akan kontrolsüz akım cihazın içindeki tüm hassas entegreleri ve mikroçipleri saniyeler içinde yakabilir.
Devrenin girişine stratejik olarak yerleştirilen bir diyot, ters bir bağlantı yapıldığında anında bloke moduna (ters kutuplanma) geçerek akımın içeri sızmasını engeller. Cihaz çalışmaz ama içindeki pahalı bileşenler tamamen kurtulmuş olur.

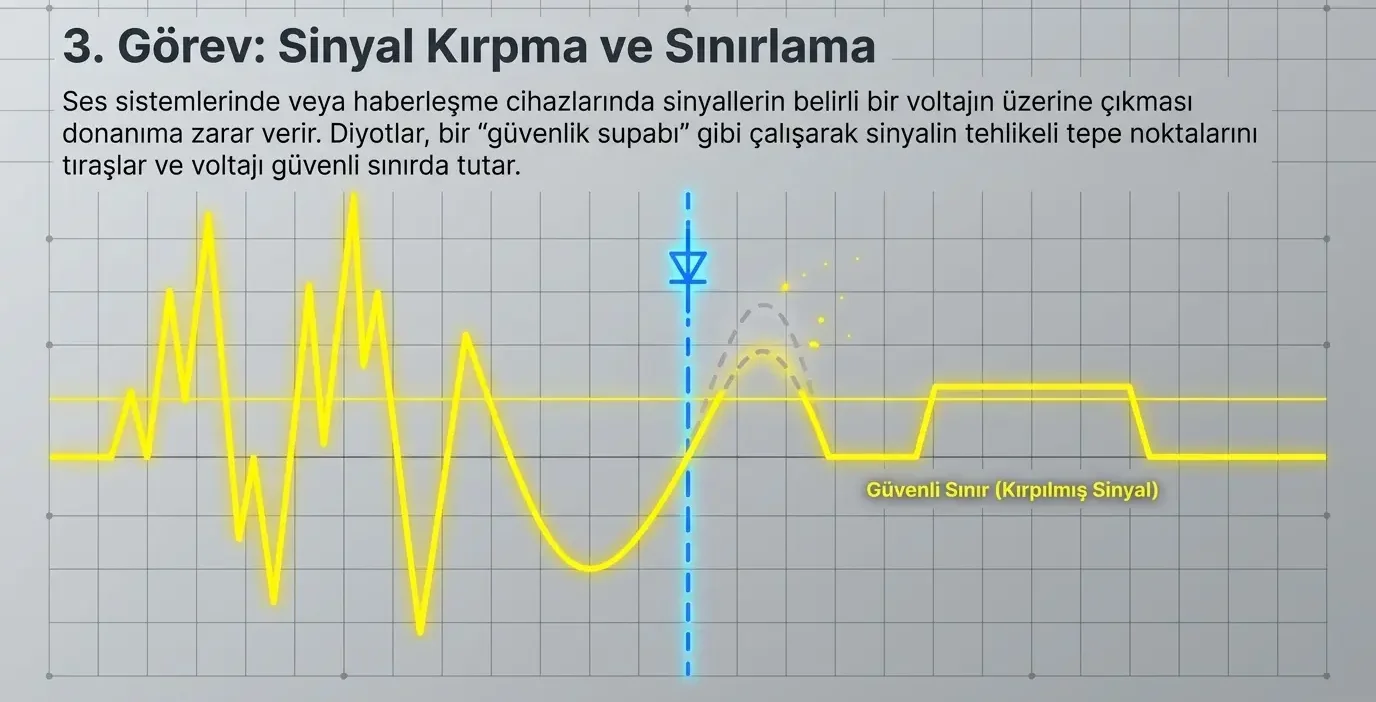

Sinyal Kırpma ve Sınırlama
Hassas haberleşme cihazlarında, radyolarda veya ses sistemlerinde sinyallerin belirli bir voltaj seviyesinin üzerine çıkması parazite veya donanım hasarına yol açabilir. Diyotlar, sinyalin tepe noktalarını belirli bir sınırda tutmak için fazlalığı kırpar. Veya voltajı sabitlemek için bir “güvenlik supabı” olarak da kullanılırlar.
En Sık Kullanılan Diyot Çeşitleri ve Kullanım Alanları
Teknoloji geliştikçe, P-N ekleminin yapısı ve kullanılan malzemeler değiştirilerek farklı görevlere hizmet eden özel diyot türleri geliştirilmiştir. İşte endüstride en sık karşımıza çıkan diyot aileleri:
| Diyot Türü | Yapısı / Ayırt Edici Özelliği | En Yaygın Kullanım Alanı |
| Doğrultucu (Kristal) Diyot | Yüksek akım ve gerilime dayanıklı standart silisyum yapı. | Güç kaynakları, adaptörler, şarj cihazları. |
| LED (Işık Yayan Diyot) | Akım geçtiğinde foton (ışık) yayan özel yarı iletken bileşimi. | Aydınlatma, TV ekranları, sinyal lambaları. |
| Zener Diyot | Belirli bir ters gerilimde (Zener voltajı) güvenle ters akım iletme. | Voltaj sabitleme (regülasyon) ve aşırı gerilim koruma. |
| Schottky Diyot | Metal-yarı iletken eklemi sayesinde ultra hızlı anahtarlama kapasitesi. | Bilgisayar güç kaynakları, yüksek frekanslı devreler. |
| Fotodiyot | Üzerine ışık düştüğünde ters yön akımını serbest bırakan hassas yüzey. | Sensörler, uzaktan kumanda alıcıları, güneş panelleri. |
| Lazer Diyot | Koherent (koordine ve tek renkli) odaklanmış ışık demeti üretimi. | Fiber optik internet, barkod okuyucular, lazer pointerlar. |
1. LED Diyot (Light Emitting Diode)
Hayatımızın her anında karşımıza çıkan LED’ler aslında birer diyottur. Üzerlerinden akım geçtiğinde, elektronlar P-N eklemini geçerken enerji kaybederler ve bu enerji dışarıya ışık (foton) olarak yansır. Geleneksel ampullere göre %90’a varan enerji tasarrufu sağlamaları, ısınmamaları ve on binlerce saatlik ömürleri sayesinde modern aydınlatma dünyasını tamamen ele geçirmişlerdir.
2. Zener Diyot
Normal bir diyota ters yönde çok yüksek voltaj uygularsanız, bir süre sonra dayanamaz ve kalıcı olarak hasar görür (buna kırılma noktası denir). Ancak Zener diyotlar, tam olarak bu kırılma noktasında güvenle çalışmak üzere özel olarak tasarlanmıştır. Devreye ters bağlanırlar ve üzerlerindeki gerilim belirli bir seviyeye (örneğin 5.1V) ulaştığında akımı arkaya geçirerek voltajın o seviyede çakılı kalmasını sağlarsınız. Regülatör devrelerinin vazgeçilmezidirler.
3. Schottky Diyot
Standart silisyum diyotlar yapıları gereği çok yüksek frekanslı (milyonlarca Hertz) devrelerde açılıp kapanma hızına yetişemezler ve hantal kalırlar. Ayrıca üzerlerinde 0.7 Volt gibi bir kayıp yaratırlar. Schottky diyotlar ise yarı iletken yerine metal-yarı iletken eklemi kullanır. Bu sayede hem nanosaniyeler içinde açılıp kapanabilirler (ultra hızlı anahtarlama) hem de voltaj kayıpları 0.2 – 0.3 Volt gibi çok düşük seviyelerdedir. Yüksek verimli güç kaynaklarının kalbidirler.
4. Fotodiyot ve Lazer Diyot
Işık dünyası ile elektronik dünyası arasında bir köprü kurmak gerekirse devreye bu ikili girer. Fotodiyot, üzerine düşen ışık miktarına göre elektrik akımını kontrol ederek dijital kameraların gözü, akıllı telefonların ortam ışığı sensörü olur. Lazer diyot ise ışığı tek bir çizgi halinde odaklayarak yüksek hızlı fiber optik internet kablolarının içinde verileri ışık hızıyla taşımamızı sağlar.
Sonuç
Elektronik teorisinde karmaşık formüller, devasa mikroişlemciler veya gelişmiş yazılımlar ne kadar önemliyse, tüm bu sistemlerin sağlıklı bir şekilde elektrik alabilmesi de o kadar önemlidir. Diyotlar, elektrik akımının rotasını çizen, anarşik akımlara karşı set çeken ve enerjiyi formdan forma sokan elektroniğin en sadık muhafızlarıdır.
Eğer evinizdeki televizyon şebeke dalgalanmalarından ötürü yanmıyorsa, telefonunuzun bataryası güvenle şarj olabiliyor ve gece lambanız odanızı loş bir ışıkla doldurabiliyorsa; tüm bu konforu arka planda sessizce, hiç durmadan çalışan ve akıma yön veren o minicik “tek yönlü güvenlik kapılarına”, yani diyotlara borçlusunuz. Elektroniği anlamak, akışı yönetmekten geçer; akışı yönetmenin ilk adımı ise diyotun mantığını kavramaktır.
